Präzise, staubarm und vielseitig
MAFELL Dämmstoff-Seilsäge DSS 300 cc
MAFELL präsentiert eine weltweit bislang einzigartige Lösung für den handgeführten Zuschnitt von weichen und druckfesten Holzfaserdämmstoffplatten (HFDP) bis 300 mm Stärke. Die vielseitig einzusetzende Dämmstoff-Seilsäge DSS 300 cc ermöglicht mit einem Sägeseil präzise schienengeführte Schnitte und Freihandschnitte. Das durchdachte System mit einem leistungsstarken Volumensauger und einem portablen Sägetisch ermöglicht zudem staubarmes, sicheres und vor allem wirtschaftliches Bearbeiten von Dämmstoffplatten.
Dämmstoffplatten, vor allem mit großen Dicken, waren bislang mit herkömmlichen Handsägen, Handbandsägen, Kettensägen, Kreissägen, Wellenschliffmessern und selbst mit speziellen Sägesystemen nur mit großem Aufwand, zumeist nicht auf dem Gerüst oder Dach und mit einem wenig präzisen Schnittbild zu bearbeiten.
Eine unpräzise Schnittfuge erzeugt allerdings eine Kältebrücke, die zur Bildung von Kondenswasser und damit zum Eintrag von Feuchtigkeit und gar zur Bildung von Schimmel führen kann. Das Zusammenwirken durchdachter Lösungen wie dem einzigartigen Sägeseil, dem biegesteifen Carbon-Führungskeil und dem Sägetisch ermöglicht selbst auf dem Gerüst eine Schnittqualität, die keine Kältebrücken entstehen lässt und kein nachträgliches Verfüllen von Schnittfugen notwendig macht.

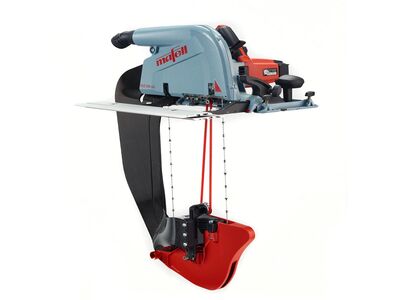

MAFELL hat für die Dämmstoff-Seilsäge DSS 300 cc eine bislang einzigartige Sägetechnologie entwickelt. Das Sägeseil mit 23 Schneidegliedern ist aus einem speziell gehärteten Vergütungsstahl gefertigt, der den Verschleiß reduziert und eine besonders hohe Standzeit ermöglicht. Die Innovation bietet neben der Präzision die Möglichkeit, das Sägeseil im Freischnitt ohne Umsetzen in alle Richtungen zu führen und damit Eckschnitte für Ausklinkungen zu erstellen.
Sägeseil im Freischnitt in alle Richtungen zu führen

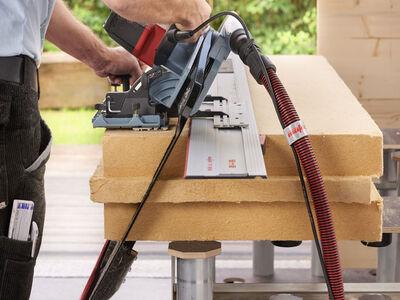

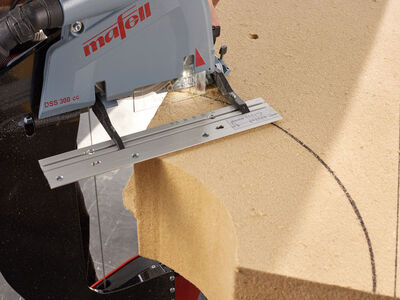

Diese werden zur Einpassung von Dachfenstern, Gauben, Kaminen und Lüftungsrohren benötigt. Zudem können Freiformen beispielsweise für Pfetten, Sparren oder Rohrdurchführungen erstellt werden. Dazu ist die Dämmstoffsäge seitlich bis 60° neigbar und nach hinten bis 45° schwenkbar.
Der Führungskeil ist aus speziellem Carbon hergestellt, das eine um 60 % höhere Biegesteifigkeit aufweist als herkömmlicher Stahl. Damit wird der Schnitt exakt und winklig geführt.
Geringes Gewicht und Sägetisch erleichtern Zuschnitt
Ein wesentliches Kriterium bei der Entwicklung war das Handling der Dämmstoff-Seilsäge auf der Baustelle und auf einem Gerüst. Die Verwendung leichter Werkstoffe wie Magnesium-Druckguss und Carbon reduziert das Gewicht auf 8,2 kg.

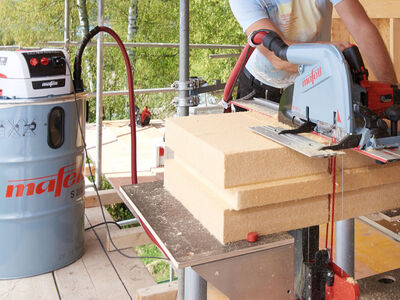

Zudem ermöglicht der Sägetisch ST 1700 Vario auch unter eingeschränkten Platzverhältnissen auf dem Gerüst präzise und aufwendig auszuführende Schnitte. Um die vielfältigen Möglichkeiten des multifunktionalen Sägetisches zu nutzen und beim Zuschnitt Zeit und Kosten zu sparen, kann dieser auch mit einem Kran auf ein Gerüst gehoben werden. Zum Transport werden die Aluminium-Standrohre und Auflagen transportsicher im Korpus des Sägetisches verstaut. Die stabilen Standrohre sowie die verschiedenen Auflage- und Halteelemente ermöglichen einen präzisen, sicheren und schnellen Zuschnitt – auch bei Gehrungs- und Schifterschnitten.
Die Arbeitstischhöhe von 70 cm ermöglicht zudem ergonomisch vorteilhaftes und sicheres Arbeiten. Dazu werden die Auflage- und Halteelemente in die Standrohre eingesteckt und in einem Lochsystem im Korpus des Sägetisches fixiert. Waren bislang zwei Personen beim Zuschnitt der großen Dämmstoffplatten erforderlich, so ist mit den variabel einzusetzenden Vorrichtungen ein Einmann-Zuschnitt möglich.

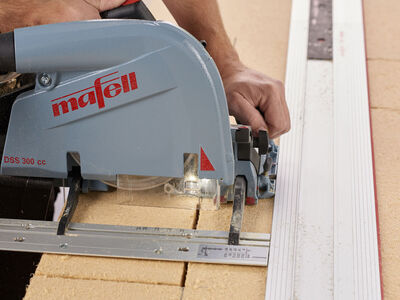

Weitere durchdachte Lösungen wie das Befestigungssystem F-Fix, um die Führungsschiene schnell auf der Dämmstoffplatte zu fixieren, oder die Maschinenhalterung, die am Absauggerät S 200 und am Gerüst zu montieren ist, erleichtern das Handling für den präzisen und sicheren Zuschnitt von Dämmstoffplatten auf dem Gerüst.
